恒功率型电伴热带

恒功率型电伴热带作为最早出现的电伴热带类型又分为并联型和串联型。

（1）并联型恒功率电伴热带原理和结构、适用场所

多个恒功率的发热单元并联在一起组成的电伴热带就是并联型恒功率电伴热带，如图1所示 它是由电源母线和母线绝缘、母线主绝缘、外护套、金属屏蔽层、加强护套构成。电源母线一般是2条或3条相互平行的绝缘铜线，在它的绝缘护套上缠绕电阻丝，电阻丝每隔一定距离（即“发热单元长”）与母线连接，构成连续并联电阻，在母线通电后，所有电阻丝发热，形成连续的加热带，伴热带的发热核心为电阻丝。

并联型恒功率电伴热带主要用于石油、化工等行业，可以快速起动，但是不能交叉或重叠使 用，需要配套温控系统，最高耐热温度为215℃，最短不能小于一个发热单元长度，最长回路可达180m。

（2）串联式恒功率串联式电伴热带原理和结构、适用场所

串联式恒功率电伴热带如图2所示由电源母线（芯线）、母线绝缘层、外护套、金属屏蔽层、加强（防腐）护套构成。电流流过导体可以不断释放能量，构成一条发热均匀并且连续的的电伴热带，其发热核心为母线（芯线）。

串联型恒功率伴热电缆主要用于石油、化工等行业，具有快速起动的优点，但是不能交叉或 重叠使用，需要配套温控系统，最高耐热温度为215℃，单回路最长可达1800m左右，可以在长距离输送管道上使用。但是串联型恒功率伴热电缆必须根据实际使用情况设计长度，需要在生产厂预制，否则会无法达到设计要求，严禁任意切割和延长。

（3）恒功率型电伴热带的特性曲线和优缺点

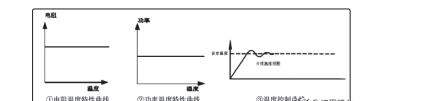

恒功率型电伴热带特性曲线见图3。恒功率电伴热带的优点：a.不存在启动大电流，功率恒定；b.具有使用寿命长、启动电流小、记忆性能好、年衰减率低；c.升温均匀；d.耐温等级高，最高可耐温215℃；e.节约电能、运行费用低；f.可以长距离使用，单回路长度大，在长距离伴热时， 需要的回路少，总投资低。

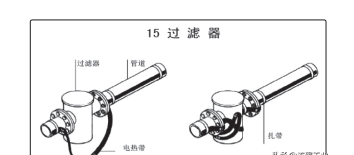

恒功率电伴热的缺点：a.不能交叉重叠使用，否则容易烧毁，在需要交叉重叠敷设且无法设置保温层的场所（如图4、5、6所示）敷设较困难；b.不能随意剪裁或接长，并联型恒功率电伴热带虽然可以剪裁但是必须剪裁在发热单元之间，而串联型恒功率电伴热带则完全不能剪裁。
