恒功率并联电伴热带

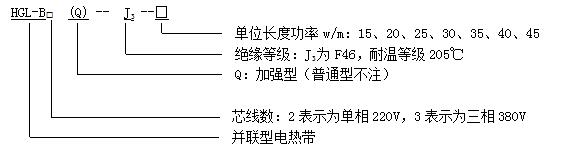

一、产品型号:



二、恒功率并联电伴热带通用技术参数:

(1)绝缘电阻:≥50MΩ/km

(2)介电强度:工作电压220/380V,为1760V历时1min无击穿或闪络现象

(3)启动电流:无启动电流

(4)防护等级:IP65

(5)防爆标志:ExeII CT4;

(6)维持温度:0~230℃

(7)最高耐热温度:250℃

(8)最低工作温度:-60℃

(9)绝缘材质:HDPE改良聚烯烃、FEP聚四氟乙烯、PFA特氟龙

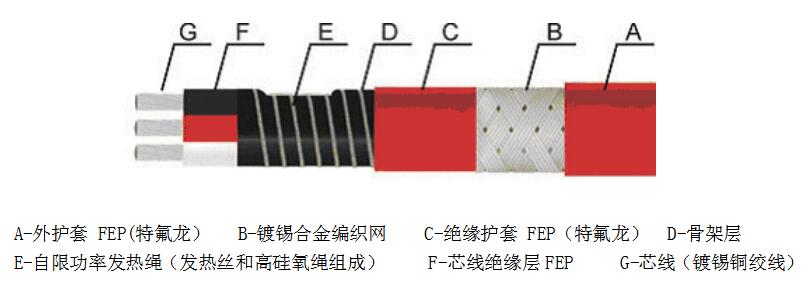

三、产品结构

(1) 防爆并联式单相电伴热带(图1)

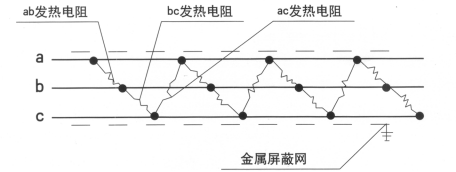

(2)防爆并联式三相电伴热带(图2)





A-护套层:改良聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料。

B-屏蔽层:镀锡软圆铜线编织层。

C-绝缘层:改良聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料。

D-骨架层:改良聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料。

E-发热元件:自限功率发热绳(发热丝和高硅氧绳组成)。

F-线芯绝缘层:改良聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料。

G-线芯(镀锡、镀镍软铜线):19*0.37、19*0.42、19*0.47


四、对应其他型号

对应其他型号:HBL、RDP、HDBL、MTF或EMTF、VPL、FP、CWM等


五、应用范围

(1)在正常情况下连续流动的低凝固管线,可防止介质停流而凝固。

(2)有严格要求的管线伴热和保温(与数显温控,模块配合使用)。

(3)自来水管线、阀门的防冻、保温。

(4)液位计的防冻保温。

(5)大、中、小型罐体的伴热保温。

(6)长距离输油管线的伴热保温。

(7)船用电热带除具备一般电伴热带性能外,还可在下列环境中可靠工作。

● 在有潮湿空气、盐雾、油雾和霉菌的场所。

● 航船正常运行中产生的震动和冲击。

● 电压偏差±10%,频率偏差±5%。

A.海洋平台上各种管道及仪表管线的防冻保温。

B.各种油船输油管线防冻保温。

C.卸油臂设施的防凝保温。

D.各种仪器、仪表管线上的防凝、防冻保温。


六、产品优越性能

(1)一般情况下无启动电流,开关大小选择、电缆大小的选择都很方便。

(2)发热均匀可缠绕,不可重叠防止局部过热,可以任意剪短,施工简单、使用方便、安全可靠。

(3)发热温度较高,可以承受蒸汽(短期250℃一下)吹扫。

(4)不需日常维护,运行费用低,能远距离控制,无需至现场操作。

(5)无噪音、无污染、节省能源
