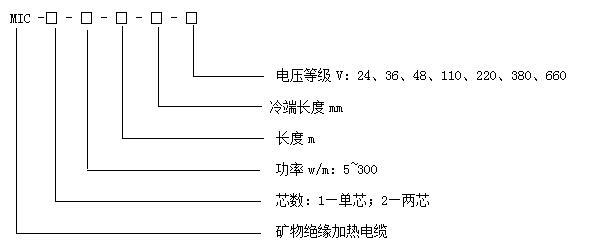

一、产品型号

二、通用技术参数：

　　（1）绝缘电阻：≥50MΩ/km

　　（2）介电强度：工作电压220/380V，为1760V历时1min无击穿或闪络现象

　　（3）启动电流：无启动电流

　　（4）防护等级：IP65

　　（5）防爆标志：ExeII Gb；

　　（6）维持温度：0~500℃

　　（7）最高耐热温度：600℃

　　（8）绝缘材质：高温氧化镁

　　（9）护套材质：304不锈钢、316L、310S、825合金

　　（10）长度需要订做

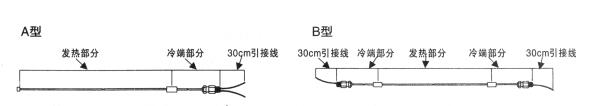

三、产品结构

四、对应其他型号

　　对应其他型号：MIQ、MI、MICC等

五、应用范围

　　（1）石油化工行业

　　容器加热、工艺管道保温、贮槽伴热保温、原油管道清蜡解堵

　　（2）采暖保温

　　建筑物大面积采暖工厂、仓库保温农业园艺暖房供热、恒温控制家禽养殖采暖

　　（3）寒冷地区露天设备采暖

　　机械设备、飞机跑道、电视发射塔、涵洞、闸门、阀门、交通枢纽设施、学校、医院露天台阶、液体泵等

　　（4）石油平台和远洋船泊

　　甲板防冷凝、船舱采暖、流体管道加热保温、机械设备保温

　　（5）真空镀膜加热设备

　　真空镀膜连续线设备、真空镀膜单体机烘烤罩、太阳能光伏能源设备、导电膜设备、PECVD光伏能源设备、医药机械、半导体电子、橡塑行业、精细化工

　　（6）燃烧预热装置

　　核电站反应堆预热、燃油锅炉预热器、燃气装置预热器

六、产品优越性能

　　（1）载流量大：具有良好的经济性。由于氧化镁绝缘材料的导热系数远大于塑料绝缘材料，对于相同截面积的电缆而言该电缆比其他电缆能传送较高的电流，而且电缆还可耐受相当大的过载。

　　（2）耐高温：该电缆可在250℃-500℃高温下连续正常操作，在紧迫情况下，可在接近铜的熔点1083℃下熔融，而氧化镁绝缘材料的熔点为2800℃，在此温度下电缆不会发生任何变化。这一特性在冶金及其它高温环境中使用会有独特的效果。

　　（3）防爆：电缆由无缝铜护套、紧密压实的氧化镁绝缘材料和铜线芯组成，可经受巨大外界冲击力，并可阻止蒸汽、气体和火焰进入电缆连接的电气设备。在化工和易燃易爆环境中可杜绝由电缆引起的连锁性爆炸。

　　（4）耐腐蚀性能高：电缆的铜护套本身具有较高的耐腐蚀性。对于多数情况下，它不需要采取任何附加的保护措施。特别适合化学腐蚀环境地埋敷设的需要。在某些对铜护套有腐蚀作用的特殊场合（如有氨的环境）下敷设时，应使用外PVC护套。

　　（5）使用寿命长：由于构成该电缆的各种材料所固有的特性，可保证该电缆具有稳定性，长寿命。在正常情况下，可使用数百年，可作为“永久性”敷设。

　　（6）机械强度高：该电缆坚固耐用，可经受剧烈的机械破坏，而不会损害其导电性能，在电缆外径变形到三分之二的情况下仍可正常工作。

　　（7）接地可靠：对于该电缆来说，一般不需要独立的接地导线，因为电缆的铜护套已起了接地导线的作用，可提供极好的低接地电阻，可比其它电缆节约一根接地导线。

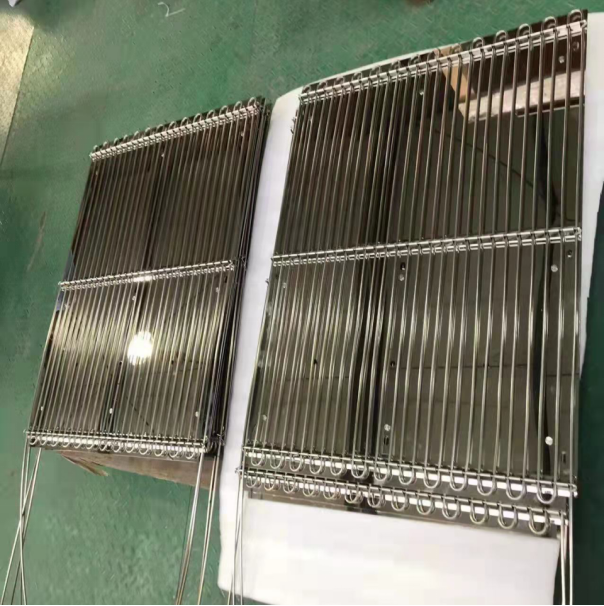

真空镀膜加热器

结构原理

　　●采样系统：可组合多种类型、材质的采样管：Teflon PFA、FEP、PE、尼龙610、12、铜管、316SS、304SS等。

　　●热工系统：高效绝热、阻燃和质轻的保温层; 自动控温的自控温电热带或并联式恒功率电热带。

　　●电系统：可配备仪表信号电缆、补偿电缆和控制电缆满足仪表显示监控用。

　　●安全系统：适应不同的工艺条件，将各系统用铝箔或金属丝网屏蔽隔离，达到防火安全，防静电、电磁屏蔽的作用，有的加防水膜和增强阻燃、防紫外线的护套。多元系统的组合，集多功能于一体，使繁杂的工程简捷化。 对于远程工作和系统的远程诊断起到良好的保障作用。 伴热系统使管内气体不冷凝，保持在露点以上测量，故测量精度可以得到保证,为中央集中控制计算机化创造了条件；增强外护套可以防止交叉或因其它因素的损坏。

参数

　　1）自控温产品的技术参数

　　① 电气指标

　　a、 自控温电热带的标准功率25W/m（10℃时的输出功率）

　　b、 额定电压：220VAC

　　c、最大加热长度80～100m

　　d、配备断路器电流值32A～40A

　　e、 伴热系统一个回路

　　② 热工指标

　　a、 在-20℃环境温度，15m/s风速情况下，管内保持温度40～50℃。

　　b、采样管可耐各种酸、碱介质腐蚀，耐压强度1.0Mpa不泄漏。

　　c、 采样管可在<80℃温度下长期工作。

　　③ 安装指标

　　a、复合管的最小曲率半径0.5m

　　b、最大连续长度80～100m

　　c、最低安装温度-10℃（在-30℃～-40℃时采取适当措施）

　　d、 最小固定距离：垂直方向5m，水平方向2m

　　注：施工时严禁扭曲及地面拖行，管头护套只允许在安装接点时拆开。

　　2）并联式恒功率产品的技术参数

　　① 电气指标

　　a、并联式恒功率电热带的标准功率30W/m

　　b、 额定电压：220VAC

　　c、 最大加热长度100～150m

　　d、 配备断路器电流值16A～32A

　　E、 伴热系统一个回路

　　② 热工指标

　　a、 在-20℃环境温度，15m/s风速情况下，管内保持温度100～120℃。

　　b、 采样管可耐各种酸、碱介质腐蚀，耐压强度1.0Mpa不泄漏。

　　c、 采样管可在<150℃温度下长期工作。

　　③ 安装指标

　　a、 复合管的最小曲率半径0.5m

　　b、 最大连续长度100～150m

　　c、 最低安装温度-10℃（在-30℃～-40℃时采取适当措施）

　　d、 最小固定距离：垂直方向5m，水平方向2m

　　注：施工时严禁扭曲及地面拖行，管头护套只允许在安装接点时拆开；

产品特点

　　●采样系统：可组合多种类型、材质的采样管：Teflon PFA、FEP、PE、尼龙610、12、铜管、316SS、304SS等。

　　●热工系统：高效绝热、阻燃和质轻的保温层; 自动控温的自控温电热带或并联式恒功率电热带。

　　●电系统：可配备仪表信号电缆、补偿电缆和控制电缆满足仪表显示监控用。

　　●安全系统：适应不同的工艺条件，将各系统用铝箔或金属丝网屏蔽隔离，达到防火安全，防静电、电磁屏蔽的作用，有的加防水膜和增强阻燃、防紫外线的护套。多元系统的组合，集多功能于一体，使繁杂的工程简捷化。 对于远程工作和系统的远程诊断起到良好的保障作用。 伴热系统使管内气体不冷凝，保持在露点以上测量，故测量精度可以得到保证,为中央集中控制计算机化创造了条件；增强外护套可以防止交叉或因其它因素的损坏。

应用范围

　　适用于在原油、成品油、天然气、加油站、石化企业的油田、采油厂、炼油厂、化工厂、电厂、油库、加油站、输油(气)等满足其易燃、腐蚀、高温高压恶劣环境下的在线环保烟气检测，采样检测

技术参数：

　　1、管线：材质PFA、FEP、PTFE、316ss；外径Φ6mm、Φ8mm、Φ10mm、1/2〃、3/8〃，单芯、双芯、组合芯可选。

　　2、电伴热带：恒功率电热带、自限温电热带、高温加热丝。

　　3、采样气体加热温度：65℃；80℃；120℃；150℃；180℃。

　　4、伴热管线外径：OD38±2mm；OD42±2mm.

　　5、黑色PVC/CVC防磨层。

　　6、功率：15～60W/M.

　　7、供电电源：220VAC　50Hz；220v.
