电伴热带温度控制器的工作原理是通过温度传感器对环境温度自动进行监控，环境温度高于设定值范围的时候，会控制电路启动。如果温度仍然上升的话，当温度上升到设定的超限报警温度点的时候，就会启动超限报警功能。如果温度无法有效的被控制的时候，为了防止电器设备等被烧坏，会通过跳闸的方式来阻止设备继续工作运行。

电伴热带温控器接线图

1.打开电伴热带温控器的盒盖，拧下接套，将进线盒出现电缆各自穿过接套、压圈、橡胶密封圈进入接线腔。

2.在工作电压为220V，380v或者110V的单相系统中将将进线和出线中各自一根芯线分别接在“T1”和”T2”接线柱上；剩下的一根进线盒一根出线接在”短接“线柱上，然后拧紧接套，上接接线盖螺钉。

3.打开温度调节盒盖，将旋钮上的介质工艺温度数对准芯带上的红色小基准点，然后上紧盒盖螺钉。

4.将盒座用管卡固定在管道的适当部位（一般在电伴热带电源接线盒附件），并将测温探头用耐热敏胶带敷设在被测管道表面，感温包用铝箔胶带紧贴在管道被测温度的部位上，并用耐热敏胶带扎牢，感温探头安装部位应远离电伴热带，以防误动作。

5.电源线接入电网、控制线通过防爆电源接线盒接入电伴热带，检测无误。

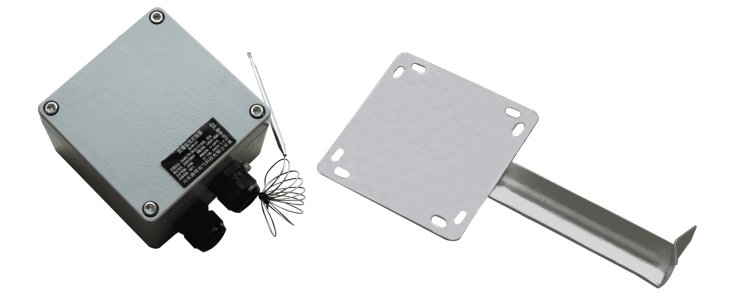

防爆温度控制器与电伴热带配套使用后，可以控制管线温度，且可以调整温度设计定值。

1． 产品型号：

2． 主要技术指标：

        防爆等级：ExdⅡT6

        工作电压：380V/220V

        工作电流:30A

        防护等级：IP65
